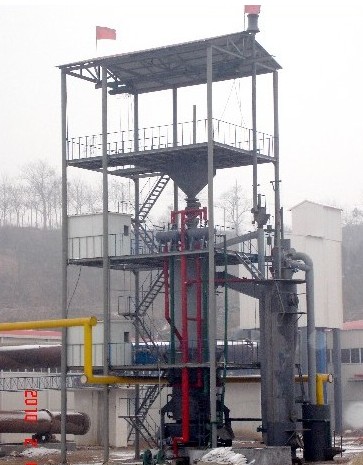

两段式煤气发生炉

    两段式煤气发生炉简介:

    两段式煤气发生炉有上下两个煤气出口,可输出不同热值的煤气,其气化效率和综合热效率均比单段炉高,煤炭经过炉内上段彻底干馏,下段煤气基本不含焦油,上段煤气含有少量轻质焦油,不易堵塞管道,两段炉煤气热值高而且稳定,操作弹性大,自动化程度高,劳动强度低。两段炉煤气站不污染环境,节水显著,占地面积小,长期运行成本低。该炉型中炉篦转动及加煤部分可根据用户不同要求采用机械或液压,炉篦为耐热铸铁,其透气性效果较佳,适用烟煤气化工艺。

    两段式煤气站工艺:

    合格原料煤由电动葫芦提升至主厂房储煤仓,再经双滚筒液压加煤机加入炉内,煤受到来自气化段煤气的加热干馏,干馏后半焦状态下的煤炭在气化段与气化剂(空气、蒸气)发生反应,气化段生成的煤气分为两部分,一部分从两段煤气发生炉下段煤气出口经旋风除尘器出炉,另一部分向上经中心管与干馏煤气混合从上段煤气出口出炉。下段出口煤气经旋风除尘器降温除尘后进入强制风冷器,继续除尘降温,然后进入间冷器进一步降温。上段出口煤气进入电捕焦油器除焦后,直接进入间冷器,与下段煤气混合,在混合中完成降温,混合后煤气进入电捕轻油器,捕除轻油,煤气经加压风机加压后送往水雾捕滴器脱水送往用户。
    两段式煤气发生炉自上而下由干馏段和气化段组成,首先煤从炉顶煤仓经两组下煤阀进入炉体,煤在干馏段经过充分的干燥和长时间的低温干馏,逐渐形成半焦,进入气化段,炽热的半焦在气化段与炉底鼓入的气化剂充分反应,经过炉内还原层,氧化层而形成灰渣,由炉栅驱动从灰盆自动排出。煤在低温干馏的过程中,以挥发份析出为主生成的煤气称为干馏煤气,组成两段炉的顶部煤气,约占总煤气量的40%,其热值较高(6700KJ/nm3) 温度较低(120℃左右),并含有大量的焦油。这种焦油为低温干馏产物,其流动性较好,可采用静电除尘器捕集起来,作为化工原料和燃料。在气化段,炽热的半焦和汽化剂经过还原、氧化等一系列化学反应生成的煤气,称为气化煤气。组成两段炉的底部煤气,约占总煤气量的60%,其热值相对较低(6400KJ/nm3),温度较高(450℃左右),因煤在干馏段低温干馏时间充足,进入气化段的煤已变成半焦,因此生成的气化煤气不含焦油,又因距炉栅灰层较近,所以含有少量飞灰。底部煤气就可经旋风除尘器及风冷器等设备来处理,这样对于使用冷净化煤气的用户,便可不采用水洗法就能使用上冷净化煤气,从而避免了大量酚水无法处理的缺陷。
    两段式煤气发生炉应用的范围:

    铁轧钢加热炉,玻璃池窑,耐火材料的梭式窑,钢板退火药,陶瓷滚道窑,化工还原窑,球团竖窑,凡是要求400°C到1500°C以内的窑炉均可以利用其作为供应燃料设备。

    两段式煤气发生炉常用规格 有:Φ2.0M,Φ2.6M,Φ3.0M,Φ3.2M。如有需要请联系郑州群智机械制造有限公司。群智机械全体员工将尽心尽力为你服务!

    两段式煤气发生炉工艺流程:



    郑州群智机械制造有限公司专业研发生产雷蒙磨高压磨粉机斗式提升机球磨机皮带输送机烘干机三筒式烘干机煤泥烘干机回转窑沙子烘干机鄂式破碎机反击式破碎机对辊破碎机锤式破碎机细碎机煤气发生炉两段式煤气发生炉冷煤气站石料生产线等多种矿山行业专用机械设备,技术力量雄厚,产品性能稳定,售后服务完善,深得广大用户欢迎。郑州群智机械郑重承诺:凡使用我公司产品,一律保修一年,包修期内,我厂可免费派技术员到用户处安装调试,传授技术,终身优惠提供设备配件,保证用户满意放心!更多信息资料请来电咨询,咨询电话:0371-67199787 18603712938
